Kabelbaum EDC16 M57n

DDE5/6 EDC16

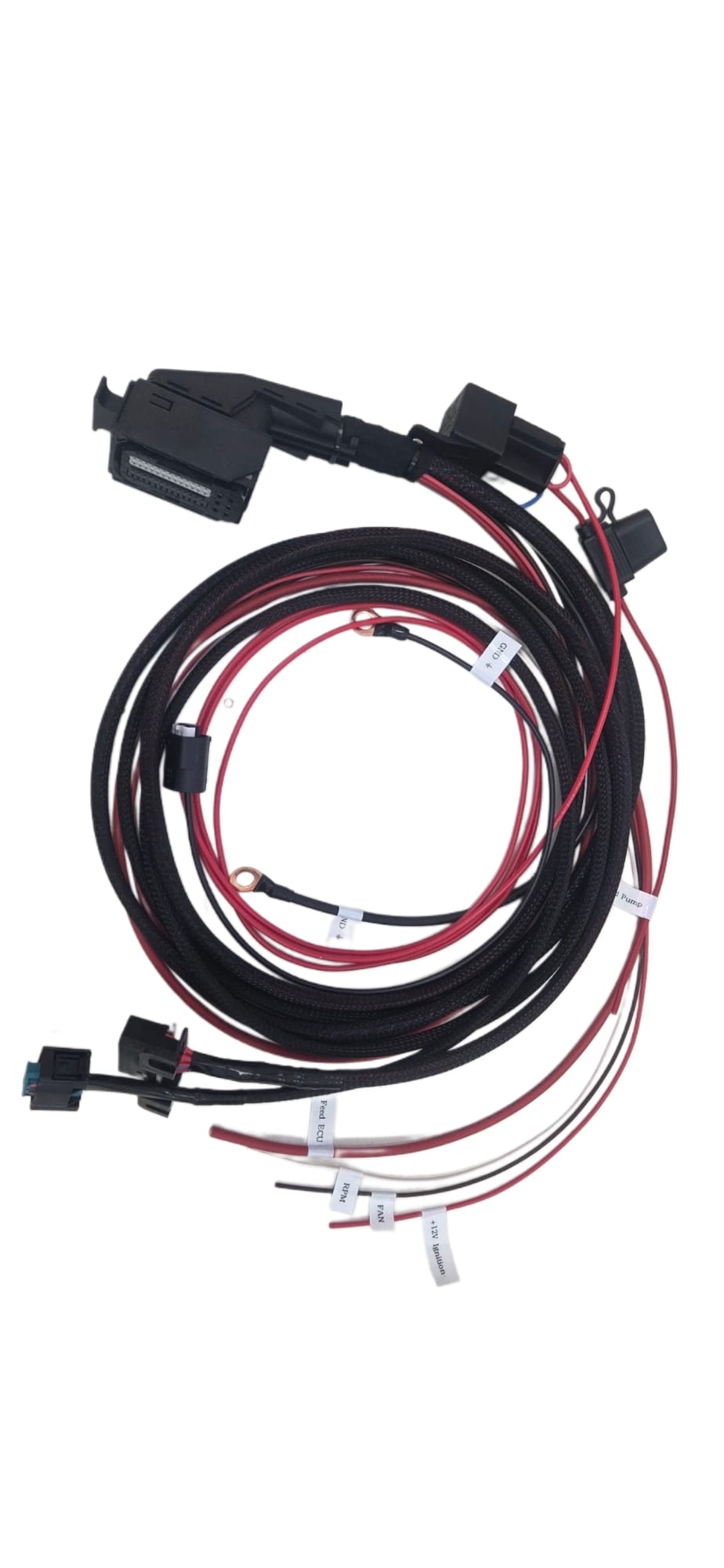

Vereinfachter Kabelbaum für EDC16, bestehend aus:

Stecker für Motorsteuergerät (58-polig)

OBD2-Anschluss (Diagnosestecker)

Gaspedalstecker

Ausgang: +12 V Dauerplus

Ausgang: +12 V geschaltet (kann separat für eine Inline-Kraftstoffpumpe genutzt werden)

Ausgang: Masse (GND)

Stecker Kraftstoffpumpe

CAN-Bus H+L Ausgang direkt ab Stecker (für z.B. Datendisplays)

Hinweis: Zur Verwendung mit einem Steuergerät ohne Wegfahrsperre; dieser Kabelbaum ist für die fahrzeugseitige Verkabelung vorgesehen.

Hinweis 2: Die Ausführung des Kabelbaums kann von der Abbildung abweichen, die Steckerbelegung bleibt jedoch identisch
